Encontre a falha na IAW 7GF antes de trocar uma peça boa.
29 seções técnicas · HW201 → HW500 · tensões ponto a ponto · reset EEPROM · osciloscópio · CIs e datasheets
O código acende, você segue o que o scanner aponta e troca o componente indicado. O carro volta. O defeito volta junto. Aí começa o prejuízo que ninguém contabiliza: a peça que você comprou e não era, o retrabalho que come sua margem, e o cliente que passa a duvidar do seu serviço.
Ela gera DTCs fantasmas por variação de tensão, mascara falha de driver interno como se fosse sensor, e trava a autoadaptação num piscar de olho. Sem enxergar a engenharia interna, você fica refém do palpite — e palpite, na 7GF, sai caro. Este manual existe pra tirar você do palpite e colocar você no diagnóstico por engenharia: confirmar a causa na bancada, no ponto certo, antes de gastar peça.
Na bancada, mapeamos os defeitos da 7GF em 6 classes. O manual cobre cada uma — com o ponto de medição, a tensão de referência e a lógica por trás da falha.
A 7GF é extremamente sensível a variação de tensão. Massa oxidada ou flutuação de bateria gera código de falha que não corresponde à causa real.
Gravação mal sucedida, reset de autoadaptação ou queda de tensão travam a unidade.
Bicos, corpo de borboleta e bobinas são acionados por drivers internos identificados na placa. O scanner só acusa o componente final — o defeito está no acionador.
A posição no cofre expõe o módulo a calor e vibração. O selamento ressecado deixa entrar umidade — e vem curto interno e pino oxidado difícil de rastrear.
Desalinhamento mínimo de sincronismo ou falha de aprendizado do sensor de rotação gera combustão irregular que a unidade nem sempre interpreta com clareza — e leva a diagnóstico errado.
Defeito de MAP costuma vir interligado a DTC do próprio sensor e à linha de 5V de referência.
Muito do que circula por aí é print solto de pinagem, sem contexto e sem confirmação. Aqui é diferente: cada seção resolve uma etapa real do diagnóstico, na ordem em que você usa na bancada.
Os blocos principais (processador, drivers, reguladores, rede CAN, EEPROM) identificados no PCB, com datasheet e onde comprar cada CI.
Pinagem A e B, função a função, do aterramento ao injetor.
Foto a foto: alimentações, sonda lambda, relés, sensores, borboleta, bobinas.
Mapa de tensões ponto a ponto e leitura de sinal bom x sinal com falha.
Procedimento de reset da EEPROM com o setor exato de edição no hexadecimal.
Etorq, Tetra Fuel para Flex e conversão de HW, com o cuidado de preservar a originalidade do módulo.
Com hiperlink pra cada seção. Sem capítulo de recheio e sem introdução de eletrônica básica — o material assume que você já sabe o fundamento e vai direto pro que resolve o caso na bancada.
A 7GF chega em várias revisões de hardware, e cada uma tem sua particularidade. O manual documenta o intervalo completo — HW201, HW203, HW300, HW400 e HW500 — pra você não travar quando aparecer uma revisão fora do comum. O foco não é decorar revisão por revisão, é o formato de trabalho: confirma a versão pela etiqueta e segue o mesmo raciocínio de diagnóstico em qualquer uma delas. Abaixo, as duas mais comuns na bancada, com foto real.

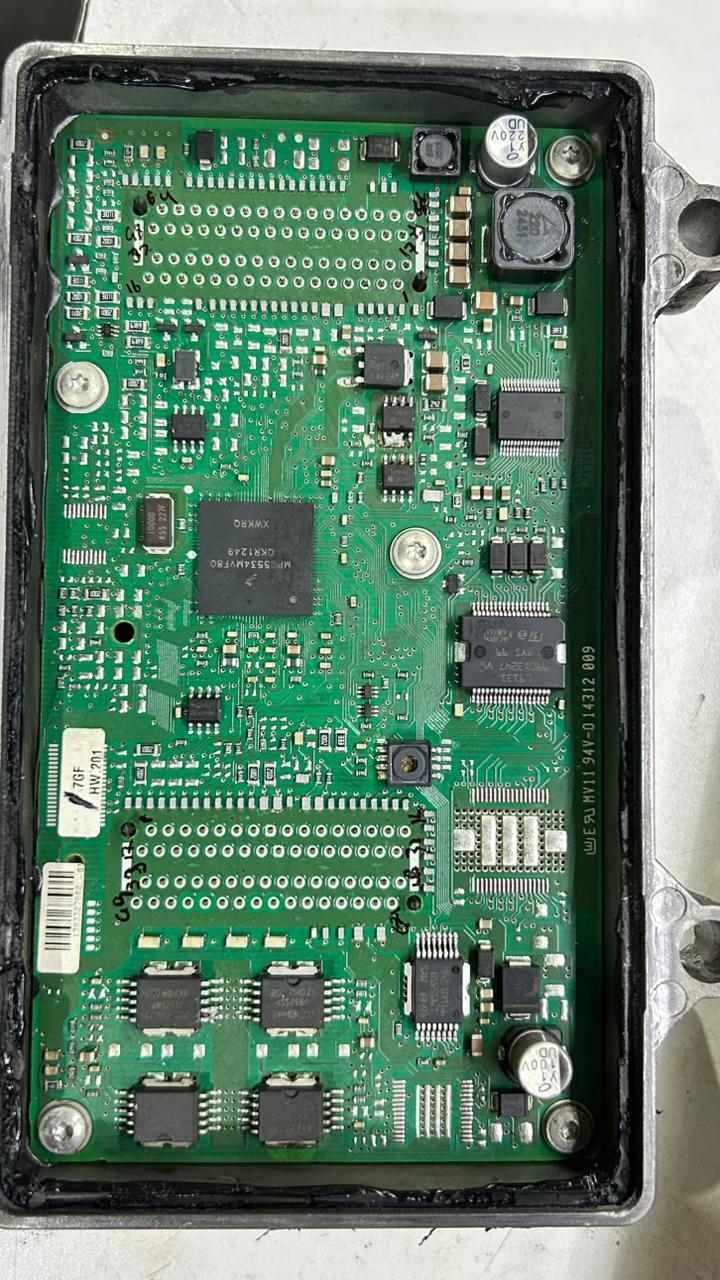

Placa completa mapeada por bloco funcional: alimentação, drivers de bobina e injetor, memória e rede de comunicação. Etiqueta de identificação e conector documentados pra você confirmar a versão antes de aplicar o material.

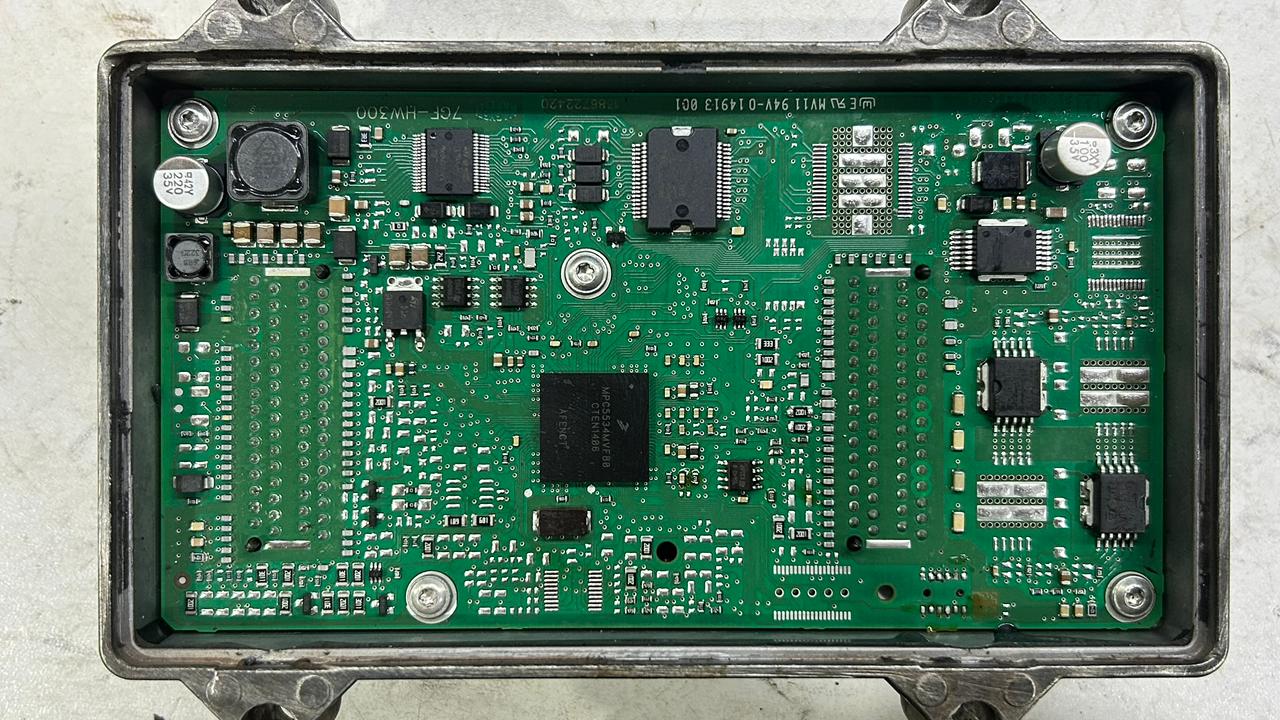

Componentes reposicionados em relação à HW201, mas a estratégia de plausibilidade e os pontos críticos (drivers, memória, rede CAN) seguem documentados com a mesma profundidade — você não fica perdido ao trocar de revisão.
Sempre confira a etiqueta HW da unidade antes de aplicar o diagnóstico — o manual mostra onde ela fica e o que muda entre revisões.
O que separa quem troca peça de quem resolve na primeira é a ordem de leitura. O manual te dá exatamente essa ordem:
Confirmar a via: pinagem, aterramento, alimentação e ponto de medição correto.
Comparar a leitura real com a tensão de referência mapeada, pra separar defeito real de DTC fantasma.
No osciloscópio, confirmar se o driver interno está entregando o sinal certo antes de condenar qualquer componente.
Quando você lê nesses três níveis, a peça só sai do carro depois de confirmada — não antes.
O Manual Técnico IAW 7GF é feito pela Engenharia da Reparação, sob curadoria técnica de Thiago Camargo — engenheiro mecânico e especialista em eletrônica automotiva.
Não é conteúdo montado de teoria de internet. É conhecimento aplicado ao processo real de diagnóstico e reparo, testado onde importa: na bancada.
Depoimentos reais de quem já usou outros manuais da Engenharia da Reparação — o mesmo padrão de material que sustenta o Manual Técnico IAW 7GF.
Reparador de bancada

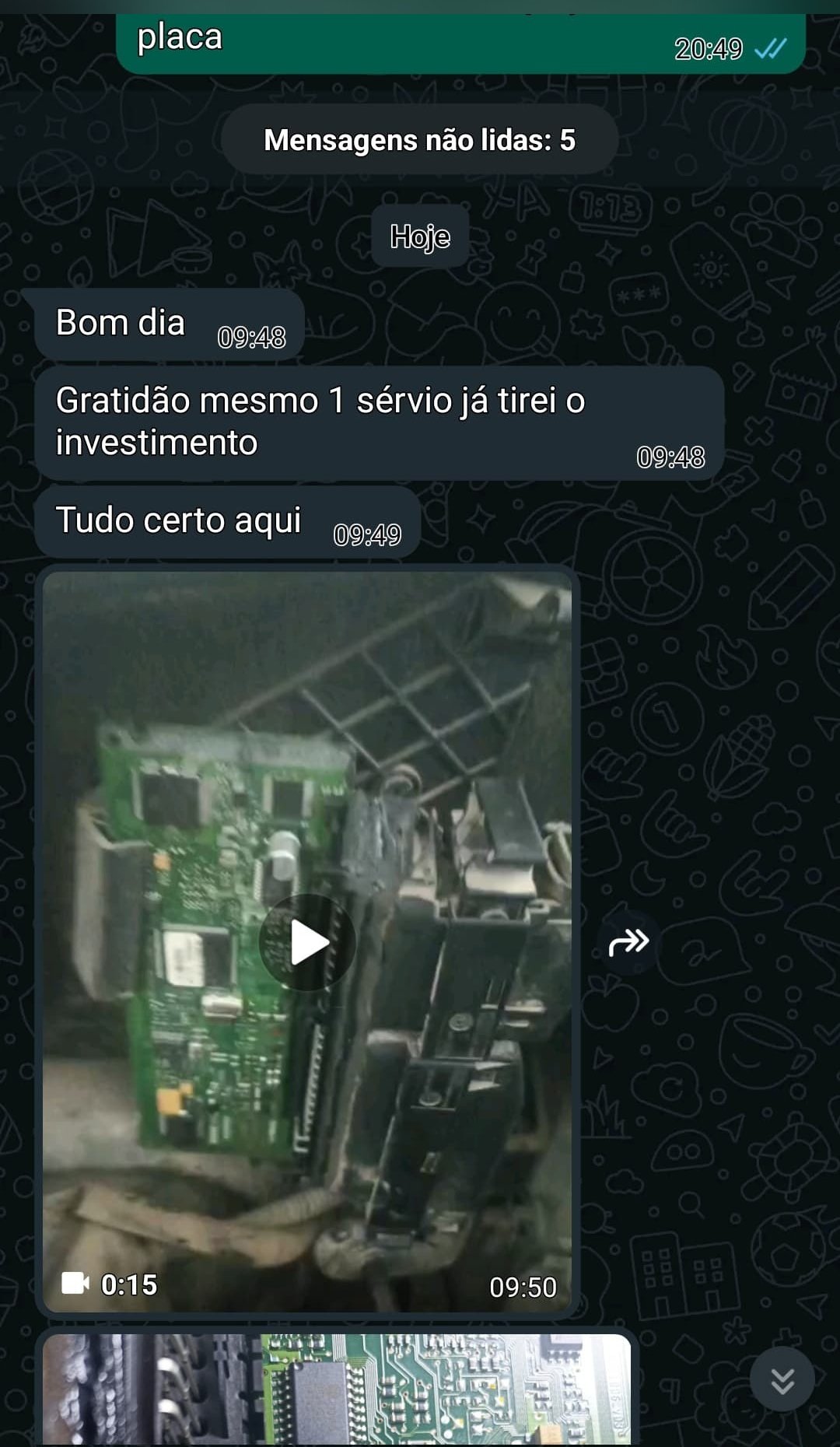

"Gratidão mesmo, 1 serviço já tirei o investimento. Tudo certo aqui."
Reparador de bancada
"Material bem resumido e direto no assunto, muito bom."
Reparador de bancada

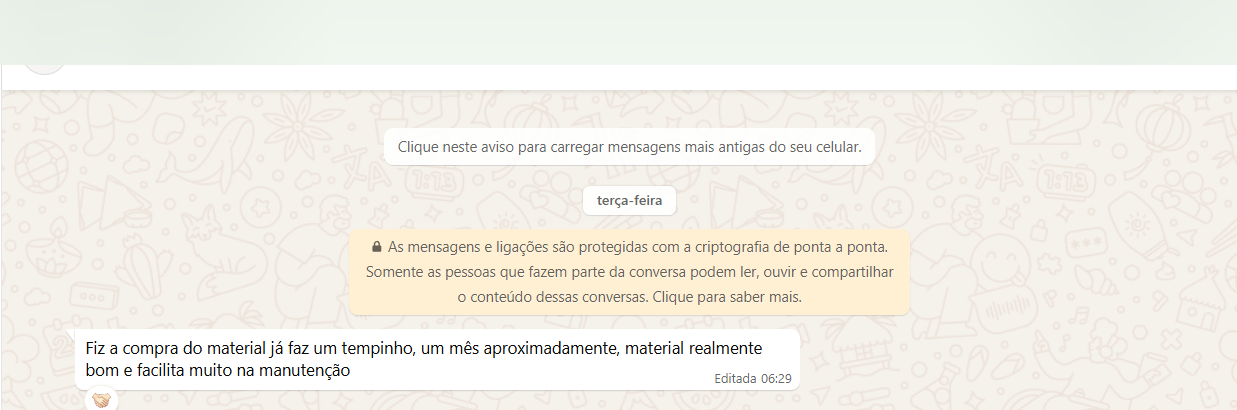

"Material realmente bom e facilita muito na manutenção."
O acesso inclui o grupo de alunos da Engenharia da Reparação — onde reparadores trocam caso real de bancada, inclusive da 7GF.
Material oficial
Este manual técnico é de autoria própria: desenvolvido na bancada, testado em veículo e distribuído exclusivamente por aqui. Não é revenda, apostila copiada nem material de terceiro.
Uno Evo · Palio Fire · Grand Siena · Fiorino — HW201 a HW500 · 29 seções técnicas · grupo de alunos e suporte via WhatsApp.
Acesse o material, aplique na sua bancada. Se não fizer sentido pra você — ou se a referência não corresponder ao módulo que você tem — é só chamar no WhatsApp comercial dentro do prazo e o valor volta, sem burocracia.
Depois da compra, os vídeos e o passo a passo completo desse material ficam na área de membros. Se você repara mais de um módulo, existe a ER Assinatura: os 9 manuais técnicos desta linha somam R$ 3.473 no preço cheio — na assinatura você leva todos, mais os que forem lançados no ano, por R$ 997.
A IAW 7GF equipa a linha Fiat Uno Evo, Palio Fire, Grand Siena e Fiorino. O manual cobre todas as revisões de hardware em uso — HW201, HW300, HW400 e HW500 — confira a etiqueta do módulo pra confirmar a versão.
Depois da confirmação do pagamento, você recebe o acesso direto por e-mail e pelo WhatsApp comercial. O material fica organizado em uma área única, disponível do celular ou computador, pra usar direto na bancada.
Não. O manual resolve a etapa de diagnóstico — localizar a causa real do defeito. Multímetro digital cobre a maior parte do conteúdo; osciloscópio ajuda nos casos de sinal mais difícil. Ferramenta de gravação você já usa na sua rotina de reparo, quando o caso exigir.
Sim. O acesso não expira e as atualizações futuras — incluindo as próximas etapas de troca de BGA e conversão de HW, ainda em preparação — entram na mesma área, sem custo adicional.
O material inclui um vídeo específico de soldagem e manejo de calor na PCB, com os cuidados de execução pra você reduzir o risco de dano na placa. Se ainda assim travar num caso, o suporte via WhatsApp comercial ajuda no ponto técnico.
Sim. O manual está em lançamento com preço por lote — a cada poucos dias o valor sobe até chegar no preço final de R$ 497,00. Quem garante agora no lote atual leva pelo valor mais baixo.
29 seções técnicas, cobertura completa de hardware e o mesmo padrão de diagnóstico validado na bancada — agora na sua mão, com acesso imediato pelo Grupo da Engenharia da Reparação.
