Magneti Marelli · IAW 4CFR · Ford

Você não precisa saber o que o chip faz. Precisa saber qual tensão deveria ter — e o 4CFR tem isso medido, ponto por ponto.

O Manual Técnico IAW 4CFR entrega o que nenhum esquemático convencional tem: a placa real dividida em 4 blocos, com cada ponto de teste fotografado e o valor de tensão marcado. Você mede, compara, encontra o desvio — e fecha o diagnóstico sem chutar.

Ka · Fiesta · EcoSport · Zetec Rocam 1.0 / 1.6 — motor Fire e Sigma

Quero o manual técnicoAcesso imediato · entrega por e-mail

Não é esquemático genérico. É tensão real medida na placa.

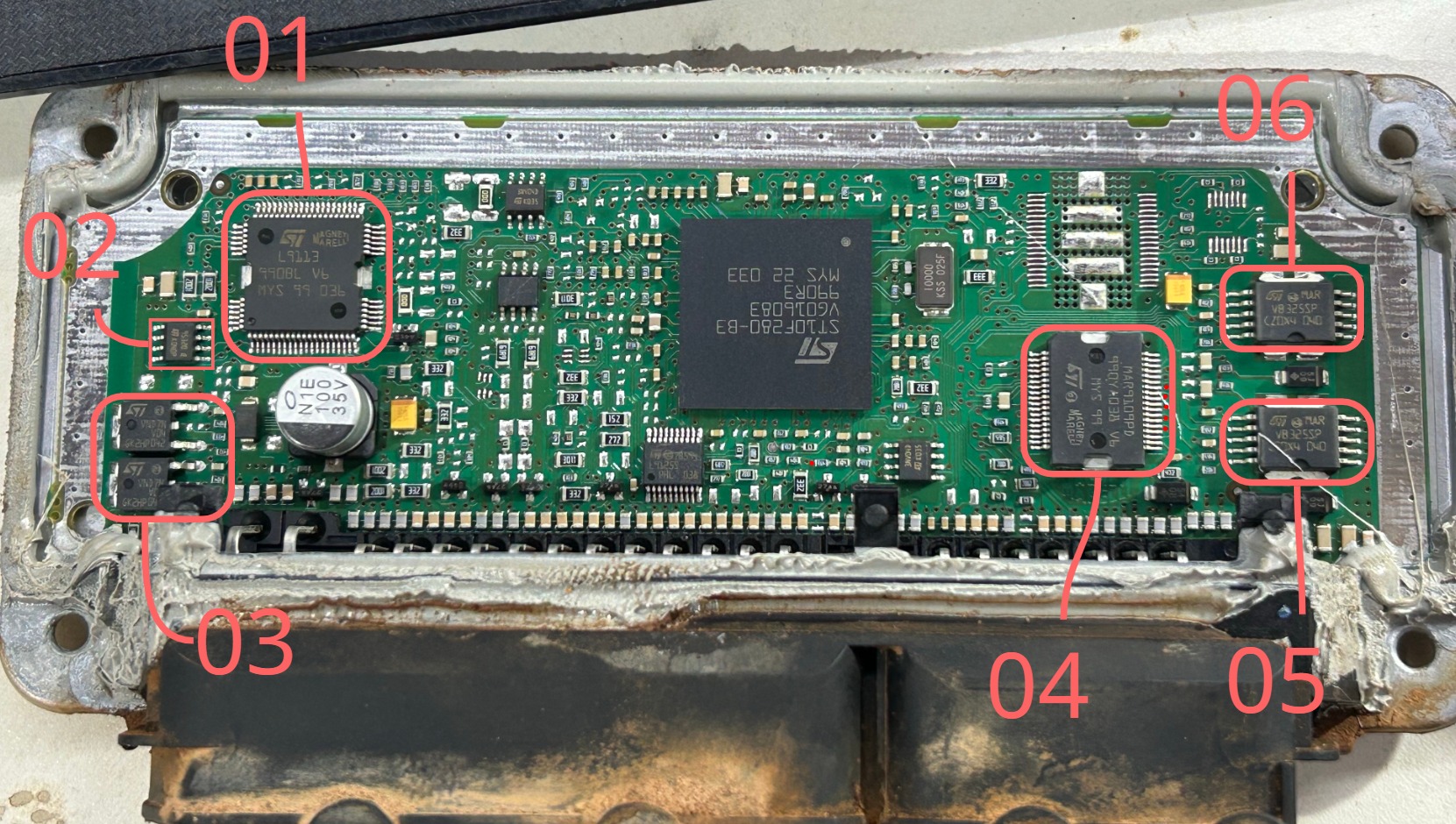

IAW 4CFR Ford — placa com 6 blocos identificados

6 blocos mapeados na placa tensão medida em cada ponto

O que trava o diagnóstico no Ford Rocam

Sem referência de tensão, qualquer medição é comparada com zero. O erro não aparece — você não tem parâmetro.

O Ka, o Fiesta e o EcoSport Rocam chegam na bancada com frequência. A IAW 4CFR é pequena, compacta e sem documentação pública de qualidade. Sem saber o que esperar em cada ponto, o diagnóstico vira suposição.

Cenário 01 · L9113

Múltiplas falhas de sensor — tudo morreu junto

O L9113 regula o +5V que alimenta MAP, TPS e pressostato. Quando falha, os três sensores aparecem sem sinal. Sem o mapa de blocos, o diagnóstico vai a cada sensor individualmente — nenhum está queimado. A causa está no regulador, dentro da ECU.

No manual: localização do L9113 no bloco 02 da placa com as saídas de +5V e tensões de referência medidas nos pontos reais.

Cenário 02 · MAR9109PD

Injetor parado com chicote e injetor ok

O MAR9109PD é o driver de acionamento dos injetores. Quando uma saída abre internamente, o cilindro morre. Teste externo do injetor e do chicote: tudo ok. O problema está no CI de potência — e sem saber onde fica e o que medir, é impossível isolar.

No manual: bloco 04 com o MAR9109PD mapeado e os valores de tensão nos pinos de saída de cada injetor — você compara e identifica o canal defeituoso.

Cenário 03 · MAR1325SP

Bobina ou relé sem acionamento — driver de potência aberto

Dois chips MAR1325SP controlam a potência dos atuadores de alta corrente (bobinas, relés). São os componentes que mais trabalham e que mais abrem. Sem o mapa de tensão, não tem como saber em qual dos dois está o problema nem em qual saída.

No manual: os dois MAR1325SP localizados no bloco 04 com tensões de referência em cada saída — 142mv, 145mv, 76mv — os valores reais que separam circuito normal de circuito aberto.

Cenário 04 · Diagnóstico por desvio

Falha intermitente que não aparece no scanner

O Ford Rocam tem defeitos que somem quando você energiza a ECU com o scanner ligado. A tensão na placa denuncia o problema mesmo sem falha ativa: algum componente que deveria estar em 5v está em 4.5v, ou o que deveria estar em 11v está em 9v — desvio que o mapa revela imediatamente.

No manual: referência completa de tensão para os 4 blocos — você mede em condição normal de funcionamento e compara ponto a ponto com o padrão documentado.

Mapa de tensões · 4 blocos · placa real

A referência que muda o diagnóstico: tensão medida em cada ponto, fotografada na placa real.

Nenhum esquemático genérico entrega isso. Você vê a placa, localiza o ponto, mede — e compara com o valor documentado. Se diverge, o defeito está ali. Simples assim.

Por que o mapa de tensões é o diagnóstico mais rápido que existe

Esquemático mostra o circuito. O mapa de tensões mostra o que o circuito faz em condição normal de operação. A diferença: com o esquemático você precisa interpretar. Com o mapa, você compara. 9v onde deveria ter 11v — aquele ponto saiu do padrão. Diagnóstico encerrado.

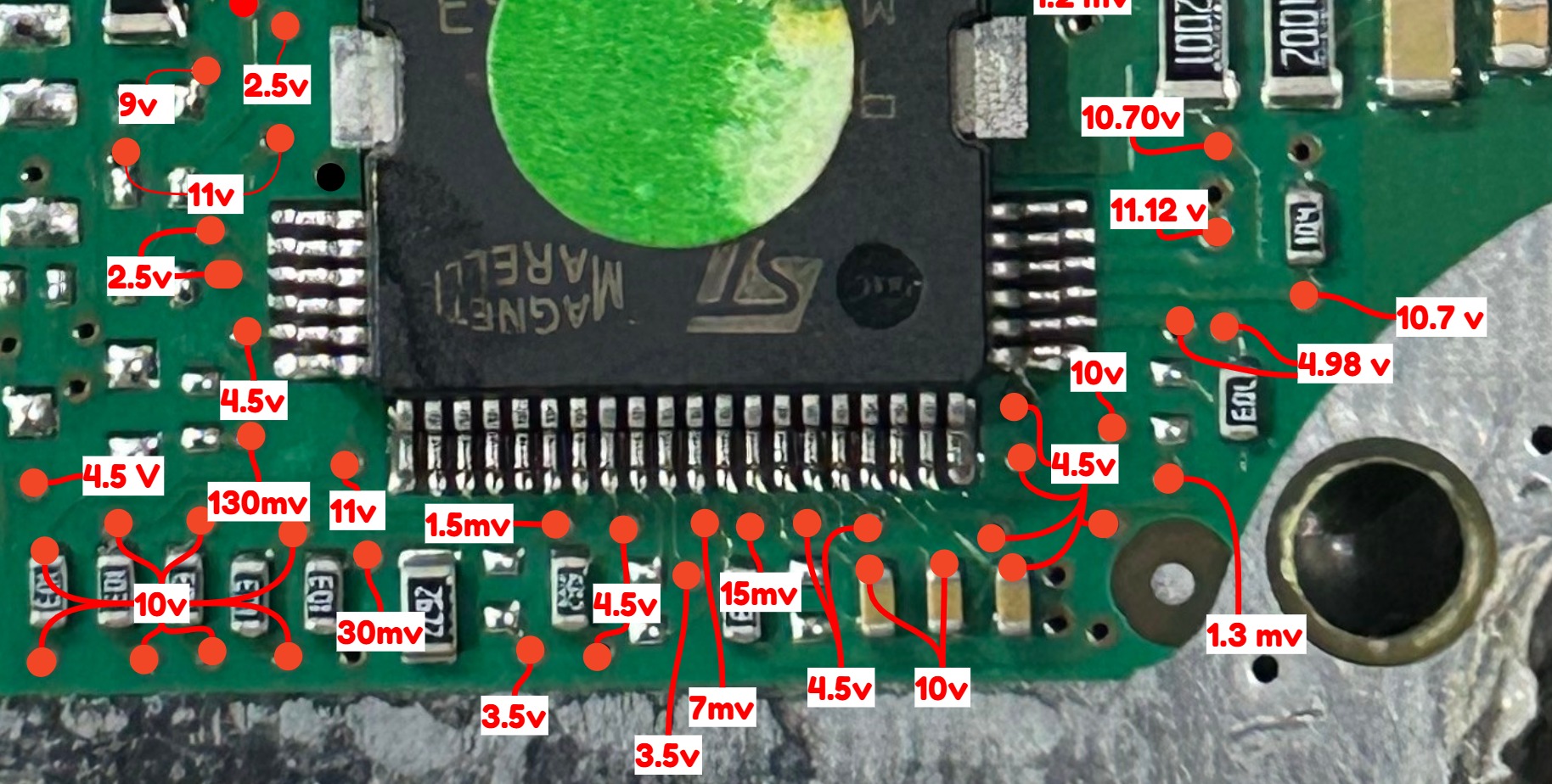

Bloco 1 — área do processador Magneti Marelli com tensões

Bloco 01 · Processador principal

Área do processador Magneti Marelli ST — referências de alimentação, saídas de comunicação e pontos de lógica interna. Cada pino externo com seu valor documentado.

9v11v4.5v2.5v 130mv10.70v4.98v3.5v 15mv10.7v11.12v

Bloco 2 — área de memória e reguladores com tensões

Bloco 02 · Memória + L9113 + reguladores

Área do L9113, reguladores secundários e memória. Inclui os pontos de +5V de referência para sensores e as tensões de alimentação de processamento.

5v11v12v171mv 1.3mv4.938v4.960v 10.73v2.5v7v

Bloco 3 — etapa de potência e indutores com tensões

Bloco 03 · Etapa de potência

Área dos indutores e estágio de potência — tensões de entrada e saída da conversão, referências dos MOSFETs e pontos de verificação da alimentação principal.

2.5v5v11v12v 171mv4.938v15.2mv 1mv3.7v

Bloco 4 — MAR9109PD e MAR1325SP com tensões dos drivers

Bloco 04 · MAR9109PD + MAR1325SP

Os drivers de potência — injetores, bobinas, relés. Cada saída com seu valor de referência. É o bloco que fecha o diagnóstico quando o chicote e os atuadores conferem e o problema não aparece.

4.9v80mv60mv32mv 1.9v11v76mv142mv 145mv0.7v5mv29mv

Chips identificados · localização na placa

Os 6 blocos do 4CFR — cada região com função e componentes mapeados.

Além do mapa de tensões, o manual entrega a localização de cada bloco funcional na placa — você sabe onde está cada CI antes de encostrar o multímetro.

6 blocos · visão geral da placa

■ Mapa funcional completo

Placa dividida em 6 blocos funcionais

Cada bloco agrupa os componentes por função — processamento, regulação, potência, drivers. Com o mapa, você vai direto à região relevante para o defeito que está investigando.

Bloco 01Processador principal ST10DF2G0-B3

Bloco 02L9113 regulador + memória

Bloco 03Etapa de potência — indutores + MOSFETs

Bloco 04MAR9109PD + 2× MAR1325SP — drivers

Bloco 05Circuitos auxiliares + CI complementar

Bloco 06Conectores e entrada de alimentação

Método: identifica o sintoma → vai ao bloco correspondente → mede os pontos → compara com o mapa de tensões. Diagnóstico objetivo, sem suposição.

MAR9109PD e MAR1325SP — drivers de potência 4CFR

MAR9109PD · MAR1325SP × 2

■ Drivers de potência — bloco 04

MAR9109PD + MAR1325SP — onde estão os defeitos que não aparecem no scanner

O bloco 04 reúne os três chips de potência. O MAR9109PD aciona injetores e atuadores de baixa corrente. Os dois MAR1325SP controlam as saídas de alta corrente. Com os valores de referência documentados por saída, você isola qual canal abriu — sem precisar trocar o CI inteiro pra testar.

MAR9109PDInjetores, marcha lenta, cânister

MAR1325SP #1Bobinas / relés — saídas de alta corrente

MAR1325SP #2Bobinas / relés — saídas de alta corrente

Referências documentadas: 80mv · 60mv · 32mv · 76mv · 142mv · 145mv · 0.7v — cada saída dos três CIs com valor real medido na placa em funcionamento.

Calibrações · EEPROM · Mapas

Os arquivos que completam o serviço — prontos pra usar.

Depois do diagnóstico e reparo físico, a programação precisa de arquivo correto. O acervo de calibrações do 4CFR já vem separado e identificado.

Acervo de Mapas

›

4CFR_Mapas.zip

Calibrações de mapa organizadas por versão — prontas para identificar e selecionar o arquivo correto para o veículo.

›

Critério de seleção

Como identificar qual mapa corresponde à versão específica do módulo no veículo.

›

Validação pós-gravação

O que conferir depois de gravar para garantir que o módulo está respondendo corretamente.

EEPROM

›

4CFR_EEPROM.zip

Arquivos de EEPROM organizados — para leitura, edição e gravação com referência segura.

›

Estrutura da EEPROM

Mapa de dados da EEPROM para edição consciente — sabe o que está mudando antes de gravar.

›

Verificação de integridade

Como confirmar que a gravação da EEPROM completou sem corrupção de dados.

Acesso completo

Manual Técnico IAW 4CFR — Ford

4 blocos de tensões reais medidas na placa + chips identificados + calibrações. Diagnóstico por comparação — sem suposição.

Ka Fiesta EcoSport Zetec Rocam 1.0 Zetec Rocam 1.6

4 blocos de tensões reais fotografados na placa — cada ponto medido e o valor marcado
Mapa funcional com os 6 blocos da placa identificados por região e função
Localização e tensões do L9113 — regulador +5V dos sensores
Bloco 04 completo: MAR9109PD + 2× MAR1325SP com todas as saídas documentadas
Processador ST10DF2G0-B3 — pontos de referência da área de processamento
Acervo de calibrações — 4CFR_Mapas.zip + 4CFR_EEPROM.zip
Suporte via WhatsApp comercial + atualizações inclusas

1 diagnóstico sem referência — trocando peça por suposiçãotempo + peça

1 reparo com mapa de tensões — medição objetivafechou e entregou

IAW 4CFR usada no mercadoR$ 350 a R$ 700

O que você recebe — e quanto vale separado

Mapa de tensões — 4 blocos com valores reaisR$ 397

Mapa funcional dos 6 blocos da placaR$ 197

MAR9109PD + MAR1325SP localizados e documentadosR$ 247

Acervo 4CFR_Mapas + 4CFR_EEPROM prontosR$ 197

Valor real da entregaR$ 1.038

de ~~R$ 497~~ -40%

R$ 297

pagamento único · acesso imediato após confirmação

Quero o manual técnico agora

Pagamento seguro · entrega por e-mail · suporte no WhatsApp

Você compra com a placa na mão.

O material é aplicado diretamente na IAW 4CFR do Ford Zetec Rocam. Se a referência de tensão não corresponder ao módulo que você tem na bancada, o suporte via WhatsApp resolve — ou você tem o dinheiro de volta.

Entrega · acesso

Recebe por e-mail. Usa na bancada agora.

Acesso imediato

Pagamento confirmado

Link enviado por e-mail na hora. Confira spam/promoções se não chegar em 5 minutos.

Material organizado

Mapa de tensões (4 blocos), mapa funcional da placa e acervo de calibrações em uma área de acesso única.

Referência na bancada

Acessa do celular ou computador enquanto trabalha — abre o bloco correspondente ao defeito e mede.

Atualizações inclusas

Novos casos e conteúdo entram na mesma área, sem custo adicional.

Suporte via WhatsApp

Caso travado na bancada do 4CFR? Canal direto via WhatsApp — suporte objetivo, direto ao ponto técnico.

›

Manda o contexto

Sintoma + tensão medida + o bloco que você conferiu. Isso fecha o diagnóstico rápido.

›

Foco no caso real

Sem teoria. Se você tem um desvio de tensão no bloco 04, é isso que o suporte resolve.

›

Uso profissional

O material é de uso individual — não pode ser compartilhado ou revendido.

WhatsApp comercial

Perguntas diretas

Antes de decidir.

Para qual versão do 4CFR serve?

O material cobre a IAW 4CFR aplicada nos Ford Ka, Fiesta e EcoSport com motor Zetec Rocam 1.0 e 1.6. O processador documentado é o ST10DF2G0-B3 com os drivers MAR9109PD e MAR1325SP.

O que é exatamente o "mapa de tensões"?

São 4 fotos da placa real dividida em blocos funcionais, com um ponto vermelho em cada componente e o valor de tensão medido e marcado diretamente na imagem. Você abre a foto do bloco correspondente ao defeito, mede o mesmo ponto na placa que você tem, e compara. Se o valor diverge — esse é o ponto de falha.

Precisa de ferramenta específica pra usar o material?

Para o mapa de tensões: multímetro digital padrão. Para sinais de injetor e ignição: osciloscópio. Para leitura e gravação: ferramentas convencionais compatíveis com o protocolo Magneti Marelli. Nada além do que um reparador já tem.

Isso é curso ou material técnico?

É material técnico aplicado — mapa de tensões, localização de chips e acervo de calibrações. Não tem introdução a eletrônica. Começa direto na bancada da IAW 4CFR.

Tem suporte depois da compra?

Sim. Canal direto via WhatsApp comercial para casos reais da bancada. Novos conteúdos entram na mesma área de acesso sem custo adicional.
